CH-002: minsys mega2560

CH-002: minsys mega2560 CH-002: minsys mega2560
Discontinue
Not Ready
Rp. 0

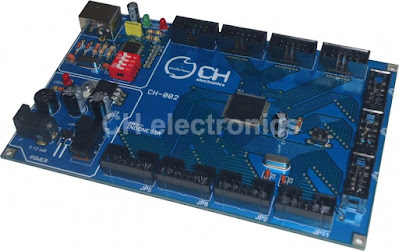

circuits-home.com | CH-002 adalah kit minimum system (minsys) pembelajaran pemrograman mikrokontroler yang menggunakan mikrokontroler ATMEL AVR ATMEGA2560 TQFP (SMD) sebagai unit pemroses utamanya (CPU). Setiap PORT I/O ATMEGA2560 dihubungkan dengan sebuah box-header 10-pin. Oleh sebab itu, CH-002 memiliki 11 buah box-header yaitu pada PORTA (8-bit), PORTB (8-bit), PORTC (8-bit), PORTD (8-bit)PORTE (8-bit)PORTF (8-bit), PORTG (6-bit), PORTH (8-bit), PORTJ (8-bit), PORTK (8-bit), dan PORTL (8-bit) yang dapat digunakan untuk berkomunikasi (interface) dengan piranti (device) eksternal lainnya. Misalnya: sensor, motor DC magnet permanent (DCMP), motor DC servo (DC-SRV), motor DC stepper (DC-STP), RTC, buzzer, potensiometer, push button, dan lain sebagainya.

Untuk keperluan pengisian program ke dalam IC mikrokontroler ATMEGA2560, CH-002 dilengkapi dengan unit USB programmer (USBasp) yang sudah terintegrasi pada papan PCB (board) CH-002. Hal ini akan memudahkan bagi pengguna (user).


Spesifikasi:

1. CPU                 : mikrokontroler ATMEL AVR ATMEGA2560 (TQFP)
2. I/O                  : PORTA|PORTB|PORTC|PORTD|PORTE|PORTF (8-bit)
                             PORTH|PORTJ|PORTK|PORTL (8-bit)
                             PORTG (6-bit)
3. Programmer    : USBasp (on board integrated)
4. XTAL               : 12 MHz
5. DC input          : 1st ==> 6 - 12 volt (dari adaptor 1A/2A)
                             2nd ==> 5 volt (dari USB komputer)
6. PCB                : double layer - through hole - FR4


Dimensi:

P x L      : 14,5 cm x 9,4 cm


Free:

1. Kabel USB (1 pcs)
2. Kabel data soket IDC 10 pin (1 pcs)


CH-002 Compatibility:

Kit CH-002 kompatibel dengan modul I/O vanCH buatan CH electronics, yaitu:

1. vanCH-001_LED

2. vanCH-002_7segment

3. vanCH-003_LCD 2 x 16 karakter

4. vanCH-004_push button

5. vanCH-005_RTC Ds1307

6. vanCH-006_relay

7. vanCH-007_Driver motor DCMP L298

8. vanCH-008_Buzzer

9. vanCH-009_komunikasi serial

10. vanCH-010_trimpot


Dokumen:

1. Manual CH-002_minsys_mega2560, download di sini!

2. Instalasi driver USBasp pada board CH-00x, download di sini!

3. Cara download program ke uC, download di sini!

4. Setting fusebit AVR, download di sini!


Download:
1. ProgISP172_interface untuk download file *.hex, download di sini!
2. Driver USBasp, download di sini!


Informasi reseller:

Hubungi CH electronics (Telp./SMS : 085 743 070 653)
